NX Safety Integriert

Features

Integrierte Maschinensicherheit

Das Sysmac Sicherheitskonzept integriert die Maschinensicherheit vollständig in die Automatisierungslösung einer Maschine oder Anlage. Dabei können NX Safety Controller und bis zu 128 sichere Eingangs- und Ausgangsmodule beliebig im Netzwerk verteilt sein. Die sichere Kommunikation zwischen den einzelnen sicheren Teilnehmern erfolgt über das EtherCAT Protokoll FSoE (Fail Safe over EtherCAT). Selbst in bestehende Applikationen kann die Safety-Lösung einfach integriert werden, da die Sicherheitskomponenten keinerlei zusätzliche Anforderungen an Netzwerkkoppler oder Topologie stellen. Bei Änderungen der Standardfunktionen einer Maschine bleibt die Safety-Applikation unberührt und muss nicht neu validiert werden. Das erhöht zusätzlich die Skalierbarkeit des Gesamtsystems.

  • Der Safety Controller erfüllt Kategorie 4, PLe nach EN ISO 13849-1 und SIL3 gemäß IEC 61508
  • Bis zu 8 sichere Eingänge pro Modul
  • Programmierung der sicheren Funktionen nach IEC 61131-3 Programmierstandard
  • Alle Safety-Funktionsblöcke sind nach PLCopen zertifiziert
  • Sysmac Studio als integrierte Entwicklungsumgebung für Automatisierung und Maschinensicherheit
Spezifikationen & Bestellinfo

Ordering information

Communication and control units

Module Type

Protocol

Connection

Specification

Width

Order Code

Communication coupler

EtherCAT Slave

2 RJ45 ports

(in + out)

Up to 63 I/O units.

Max. 1,024 bytes in + 1,024 bytes out

Supports distributed clock

I/O power supply up to 10 A

46 mm

NX-ECC203

Safety controller integrated

NX-Bus

128 Safety connections

Up to 2 MB Safety program capacity

Up to 128 Safety slices

Up to 1024 safety I/O points

Safety and standard digital/analog slices can be connected

30 mm

NX-SL3500

32 Safety connections

512 KB Safety program capacity

Up to 32 Safety slices

Up to 256 safety I/O points

Safety and standard digital/analog slices can be connected

30 mm

NX-SL3300

Safety Digital I/O units

Module type

Channels, Signal type

Performance1, I/O Refresh Mode

Connection type

Width

Order Code

Safety Digital Input

4 inputs + 2 test outputs

Free Run

Screwless push-in (NX-TBA082)

12 mm

NX-SIH400

8 inputs + 2 test outputs

Free Run

Screwless push-in (NX-TBA162)

12 mm

NX-SID800

Safety Digital Output

2 outputs, 2.0 A

Free Run

Screwless push-in (NX-TBA082)

12 mm

NX-SOH200

4 outputs, 0.5 A

Free Run

Screwless push-in (NX-TBA082)

12 mm

NX-SOD400

Note: For a standard I/O unit please check the chapter NX-I/O.

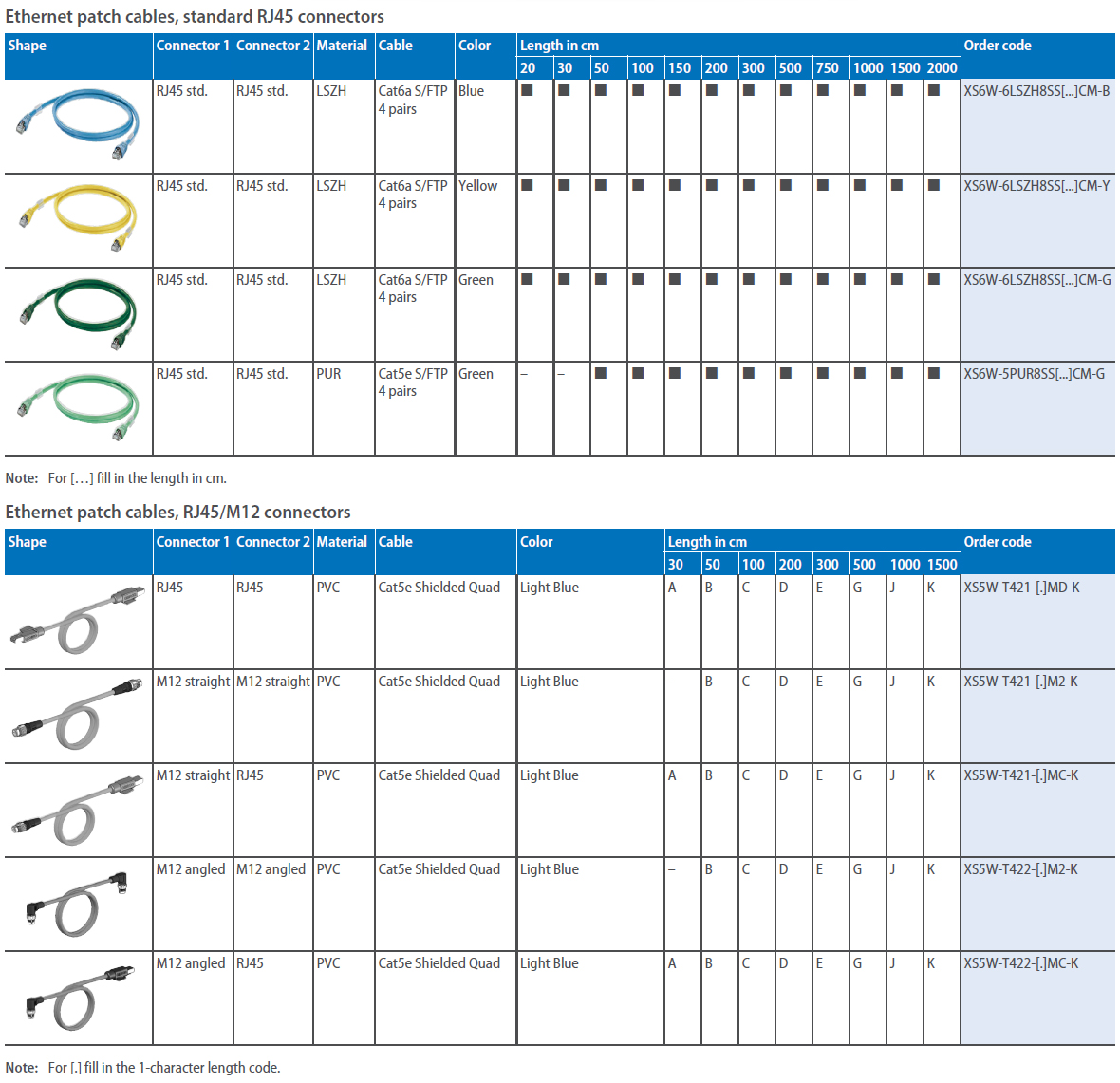

Software tool

To program the NX-Series use the Sysmac studio software tool, please have a look on the section Software to select your licence


1. Digital I/O performance

1. Digital I/O performance

Software

Sysmac Studio

Sysmac Studio.jpg
Sysmac Studio verleiht Ihnen komplette Kontrolle über Ihr Automationssystem und fasst alle Konfigurations-, Programmierungs- und Überwachungsfunktionen in einer übersichtlichen Oberfläche zusammen.
